Asus Rog Strix Z390-F Gaming

Som

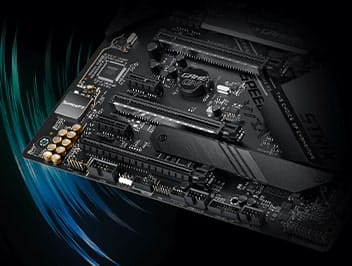

Envolva-se em som com a tecnologia de áudio SupremeFX. Utilizando o CODEC S1220A, a SupremeFX é uma solução de áudio integrada concebida para proporcionar uma frequência de resposta plana e fornecer uma assinatura de som detalhada e neutra. E para garantir que a assinatura pristina é preservada na perfeição, a saída do painel frontal é conduzida por dois amplificadores operacionais, que fornecem sons com a escala e autoridade para criar mundos virtuais através do seu headset gaming.

Armazenamento

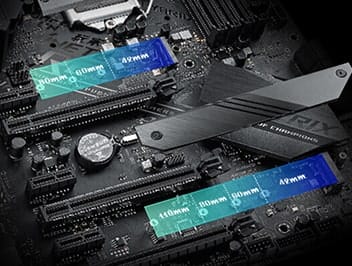

A ROG Strix Z390-F Gaming dispõe de duas ranhuras M.2. Uma ranhura suporta ambos os modos SATA e PCIe 3.0 x4, e a outra ranhura suporta PCIe 3.0 x4 para NVMe. Em conjunto, proporcionam-lhe a interface M.2 mais rápida e flexível atualmente disponível.

Poder e memória

O controlo de energia digital e um conjunto de níveis de energia DrMOS garantem que a ROG Strix Z390 Gaming tem músculo suficiente para controlar os mais recentes CPUs da Intel.

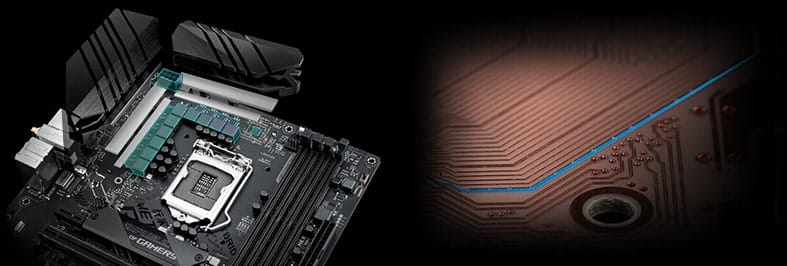

Para fornecer aos mais recentes CPUs da Intel um acesso sem restrições à largura de banda da memória, os circuitos de memória da motherboard foram reimaginados com a ROG Strix Z390-F Gaming. A tecnologia OptiMem II integrada mapeia cuidadosamente os circuitos de sinal de memória através das camadas da PCB para reduzir vias e adicionar zonas de proteção que reduzem significativamente as interferências. Para melhorar ainda mais a margem de overclocking para configurações de memória “fully stacked”, usámos um layout Topologia-T extremamente personalizado que fornece um sinal alinhado no tempo.

Apresentamos a motherboard Asus Rog Strix Z390-F Gaming com socket 1151 da oitava geração e chipset Z390.

Asus Rog Strix Z390-F Gaming Especificações:

• CPU
  • socket Intel® 1151 para Intel® Core™ série 9000, 8a geração de processadores Core i7 / i5 / i3, Pentium® e Celeron®
  • Suporta CPU de 14nm
  • Suporta tecnologia Intel® Turbo Boost 2.0
  • * A tecnologia Intel® Turbo Boost 2.0 depende do tipo de CPU
• Chipset Intel® Z390
• Memória
  • 4 x DIMMs, máx. 64GB DDR4
    4133+ (OC) * / 4000 (OC) * / 3866 (OC) * / 3733 (OC) * / 3600 (OC) * / 3466 (OC) * / 3400 (OC) * / 3333 (OC) * / 3300 (OC) * / 3200 (OC) * / 3000 (OC) * / 2800 (OC) * / 2666/2400/2133 MHz, sem ECC, memória sem buffer
  • Arquitetura de memória de canal duplo
  • Suporta Intel® Extreme Memory Profile (XMP)
  • * O suporte ao Hyper DIMM está sujeito às características físicas das CPUs individuais. Consulte a QVL (Lista de fornecedores qualificados) para obter mais informações.
• Slots de expansão
  • socket Intel® 1151 para Intel® Core™ série 9000, 8a geração de processadores Core i7 / i5 / i3, Pentium® e Celeron®
  • 2 x slots PCIe 3.0 x16 (suporte x16, x8 / x8)
  • Chipset Intel® Z390
  • 1 x slot PCIe 3.0 x 16 (máx. No modo x4) **
  • 3 x slots PCIe 3.0 x1
  • ** O slot PCIe x 16_3 partilha largura de banda com portas SATA6G_56. O slot PCIe x 16_3 é definido no modo x2 por padrão.
• Processador gráfico
  • Processador gráfico integrado - Suporte para gráficos Intel® UHD
  • Suporte de saída Multi-VGA: HDMI / DisplayPort
  • 'Suporta DisplayPort 1.2 com max. resolução 4096 x 2304 @ 60Hz
  • Suporta HDMI 1.4b com máx. resolução 4096 x 2304 @ 24Hz, 24bpp ou 3840 x 2160 @ 30Hz, 24bpp
• Suporte multi GPU
  • Tecnologia NVIDIA® 2-Way / Quad-GPU SLI™
  • Tecnologia AMD® de 3 vias / Quad-GPU CrossFireX™
• Armazenamento
  • Chipset Intel® Z390 com suporte para RAID 0, 1, 5, 10 e Intel Rapid Storage Technology
  • 1 x M.2_1 socket 3 com key M, tipo 2242/2260/2280 (modos PCIe 3.0 x4 e SATA) *
  • 1 x M.2_2 socket 3 com key M, tipo 2242/2260/2280/22110 (suporta o modo PCIe 3.0 x4)
  • 6 x portas SATA 6Gb / s
  • Pronto para memória Intel® OptaneTM
  • * Quando o M.2_1 Socket 3 estiver a operar no modo PCIe 3.0 x4, as portas 1 e 2 SATA serão desativadas. Quando operar no modo SATA, a porta SATA 2 será desativada.
• LAN
  • LAN Gigabit Intel® I219-V - Interconexão dupla entre o Media Access Controller (MAC) integrado e a camada física (PHY)
  • Anti-sobretensão LANGuard
  • Tecnologia ROG GameFirst V
• Áudio
  • CODEC de áudio de alta definição e 8 canais ROG SupremeFX S1220A
  • Suporta reprodução de até 32 bits / 192kHz *
  • Sensor de impedância para saídas de auscultadores dianteiro e traseiro
  • Saída de reprodução estéreo SNR de 120dB de alta qualidade e entrada de gravação SNR de 113dB
  • Tecnologia de blindagem SupremeFX
  • Amplificadores de operação dupla
  • Deteção de Jack, Multi-streaming e retasking de Jack no painel frontal
  • Porta de saída ótica S / PDIF no painel traseiro
  • Recursos de áudio:
  • Sonic Studio III + Link do Sonic Studio
  • Sonic Radar III
  • * Devido a limitações na largura de banda HDA, 32 bits / 192kHz não é suportado para áudio de 8 canais.
• USB
  • Chipset Intel® Z390
  • 1 x conector do painel frontal USB 3.1 Gen 1
  • 4 x portas USB 3.1 Gen 2 (3 Tipo A [vermelho] e 1 Tipo C [preto] no painel traseiro)
  • 4 portas USB 3.1 Gen 1 (2 portas no painel traseiro [azul], 2 portas na placa intermediária)
  • 6 x portas USB 2.0 (2 portas no painel traseiro [preto], 4 portas na placa intermediária)
• Recursos exclusivos da ROG
  • ROG RAMCache III
  • ROG GameFirst V
  • ROG CPU-Z
  • ROG Overwolf
  • Aura
  • Aura Lighting Control
  • Aura RGB Strip Headers
  • Sincronização Aura Lighting Effects com dispositivos ASUS ROG compatíveis
  • Cabeçalho de fita endereçável da Aura
  • Processadores inteligentes duplos ASUS Otimização de 5 vias por processadores inteligentes duplos 5
  • A key de ajuste da otimização de 5 vias consolida perfeitamente o TPU Insight, a EPU Guidance, o DIGI + VRM, o Fan Expert 4 e o Turbo App
  • Guardião do Jogador
  • Procool
  • SafeSlot
  • DIGI + VRM
  • Proteção de Sobrecorrente DRAM
  • Protetores ESD nas portas VGA, LAN, Áudio e USB3.1 / 2.0
  • Componentes altamente duráveis
  • Recursos exclusivos da ASUS
  • Caixa de arsenal
  • Blindagem de E / S pré-montada
  • ASUS NODE: interface de controlo de hardware
  • OptiMem II
  • Design amigável para impressão 3D
  • AI Suite 3
  • MemOK! II
  • AI Charger
  • ASUS EZ DIY
  • ASUS CrashFree BIOS 3
  • ASUS EZ Flash 3
  • ASUS Q-Design
  • Q-LED (CPU, DRAM, VGA, LED do dispositivo de inicialização)
  • Q-Slot
  • Q-DIMM
• Portas de E / S traseiras
  • 1 x porta combinada de teclado / rato PS / 2
  • 1 x porta HDMI
  • 1 x porta DP
  • 2 x portas USB2.0
  • 2 x portas USB 3.1 Gen1 [azuis]
  • 4 x portas USB3.1 Gen2 (3 x portas tipo A [vermelho] e 1 x portas tipo C [preto])
  • 1 x porta LAN anti-surto (RJ45)
  • 5 x tomadas de áudio
  • 1 x saída S / PDIF óptica
• Portas de E / S internas
  • 1 x conector do painel frontal USB 3.1 Gen 1
  • 1 x conector USB 3.1 Gen 1 suporta 2 portas USB 3.1 Gen 1 adicionais
  • 2 x conector USB 2.0 suporta 4 portas USB 2.0 adicionais
  • 6 x portas SATA 6Gb / s
  • 1 x M.2 socket 3 com key M, tipo 2242/2260/2280, suporte a dispositivos de armazenamento (modos SATA e PCIe 3.0 x 4)
  • 1 x M.2 socket 3 com key M, tipo 2242/2260/2280/22110 suporte a dispositivos de armazenamento (modo PCIe 3.0 x 4)
  • 1 x conector de ventoinha da CPU de 4 pinos
  • 1 x conector de ventilador CPU_OPT de 4 pinos
  • 2 x conectores de ventoinha do chassi de 4 pinos
  • 1 x conector M.2 FAN
  • 1 x conector AIO_PUMP de 4 pinos
  • 1 x conector W_PUMP + de 4 pinos
  • 1 x cabeçalho EXT_FAN
  • 1 x conector do sensor térmico
  • 1 x conector de alimentação EATX de 24 pinos
  • 1 x conector de alimentação EATX 12V de 8 pinos
  • 2 x cabeçalhos Aura RGB
  • 1 x cabeçalho endereçável
  • 1 x MemOK! Interruptor II
  • 1 x conector de nó
  • 1 x jumper CMOS transparente (2 pinos)
  • 1 x porta COM
  • 1 x cabeçalho TPM
  • 1 x cabeçalho OV da CPU
  • 1 x conector de áudio do painel frontal (AAFP)
  • 1 x conector do painel do sistema
• Acessórios
  • DVD de suporte
  • Guia de usuario
  • 2 x cabos 2 em 1 SATA de 6 Gb / s
  • 1 x ponte SLI™ HB (2 vias)
  • 1 x cabo de extensão para tiras RGB (80cm)
  • 1 x cabo de extensão para tiras de LED endereçáveis (80cm)
  • 1 x suporte de ventilador
  • 1 x pacote de parafuso M.2
  • 1 x gancho de porta ROG Strix
  • 1 x ROG Strix cartão de agradecimento
  • 1 x adesivo da série ROG Strix
• BIOS
  • 1 x Flash ROM de 128 Mb, UEFI AMI BIOS, PnP, DMI3.0, SM BIOS 3.1, ACPI 6.1
• Sistema operacional suportado
  • Windows® 10 de 64 bits
• Fator de forma
  • Fator de forma ATX, 12,5 x 9,6 "(30,5 cm x 24,4 cm)
